Коллеги, начну с новости, которая никого в цехе не удивит, но заставляет вздрагивать даже опытных механиков: древесная пыль — это не просто грязь. При концентрации 20–60 граммов на кубометр воздуха это полноценное взрывчатое вещество с собственной скоростью детонации. Искра от затупившегося ножа, короткое замыкание, перегрев подшипника — и фронт пламени летит по воздуховоду со скоростью под 300 метров в секунду. Фильтры и циклоны просто разрывает изнутри. Поэтому аспирация на деревообработке — это не про уборку. Это про жизнь людей и сохранность оборудования.
Материал написан для инженеров, главных механиков и технологов, которые хотят понять, как автоматизация аспирации одновременно решает три задачи: снижает взрывопожароопасность, убирает шум и режет счета за электроэнергию. Мы не рекламируем конкретные марки контроллеров, но рассказываем про физику процесса, типы датчиков и логику управления. Публикация носит справочный характер и не заменяет проектную документацию.
Как это устроено
Автоматизация системы аспирации — это, как сообщает опрошенный мною поставщик промышленных комплектующих, комплексное внедрение контроллеров, датчиков и частотных приводов для управления удалением отходов деревообработки в реальном времени. Эксперты рекомендуют начинать модернизацию с установки шкафов управления, которые исключают человеческий фактор и предотвращают риск взрыва древесной пыли. Система автоматически поддерживает необходимую скорость потока воздуха, реагируя на запуск конкретных станков в цеху и снижая затраты на электроэнергию до 40%.
Почему древесная пыль взрывается и как это предотвратить
Мелкодисперсная фракция дерева при достижении концентрации 20–60 грамм на кубический метр превращается в мощное взрывчатое вещество. Достаточно одной искры от затупившегося инструмента или короткого замыкания, чтобы произошел объемный взрыв внутри воздуховода. Скорость распространения фронта пламени в таких условиях превышает 300 метров в секунду, что мгновенно разрушает фильтровальные установки и ставит под угрозу жизни людей.
Аспирация на деревообрабатывающем предприятии требует постоянного мониторинга запыленности и влажности. Снизить риски помогает установка автоматических систем подавления, которые срабатывают за миллисекунды. Инженеры часто используют датчики давления и температуры, чтобы отследить критический момент до появления открытого пламени.
Какие датчики реально спасают цех от пожара
Современные оптические сенсоры способны распознать инфракрасное излучение искры сквозь плотный поток опилок всего за 0.01 секунды. После обнаружения угрозы автоматика подает сигнал на форсунки мелкодисперсного распыления воды, которые тушат очаг без остановки всего производства. Такой подход позволяет локализовать проблему в конкретном сегменте трубы, не заливая при этом весь фильтр-циклон.
Датчики искрообнаружения часто монтируют парами для исключения ложных срабатываний. Если один сенсор фиксирует вспышку, система моментально переводит заслонки в безопасное положение. Это особенно важно для участков шлифовки, где риск появления искры из-за перегрева абразива составляет более 70% от всех инцидентов.
Способы снизить уровень шума вентиляции деревообрабатывающего цеха
Основной шум создают лопасти вентилятора и турбулентные потоки в воздуховодах. Вентиляция деревообрабатывающего цеха может работать значительно тише, если заменить прямой пуск двигателей на плавное регулирование с помощью частотных преобразователей. Когда нагрузка на станки падает, автоматика снижает обороты вентилятора, что убирает характерный низкочастотный гул.
Дополнительно помогают шумоглушители и гибкие вставки, которые отсекают вибрацию от корпуса оборудования. Облицовка внутренних поверхностей воздуховодов звукопоглощающими материалами в зоне выхлопа снижает звуковое давление на 15–20 дБ. Это позволяет соблюсти санитарные нормы без возведения дорогостоящих звукоизоляционных перегородок вокруг всей установки.
Зачем внедрять клапаны взрыворазрядники в существующую систему
Клапаны взрыворазрядники выполняют роль «предохранителей»: в случае резкого скачка давления они направляют энергию взрыва в безопасную зону, обычно на улицу. Без этих устройств избыточное давление разорвет стальные короба воздуховодов, превращая их в осколки. Установка таких панелей обязательна для бункеров-накопителей и фильтров, расположенных внутри помещений.
Важно учитывать, что клапаны должны иметь датчик положения, заведенный в общую систему управления. Если панель вылетела, автоматика должна мгновенно обесточить все двигатели аспирации и подать сигнал тревоги. Проектирование систем аспирации с учетом таких разгрузочных отверстий позволяет сохранить дорогостоящее оборудование даже при серьезном происшествии.

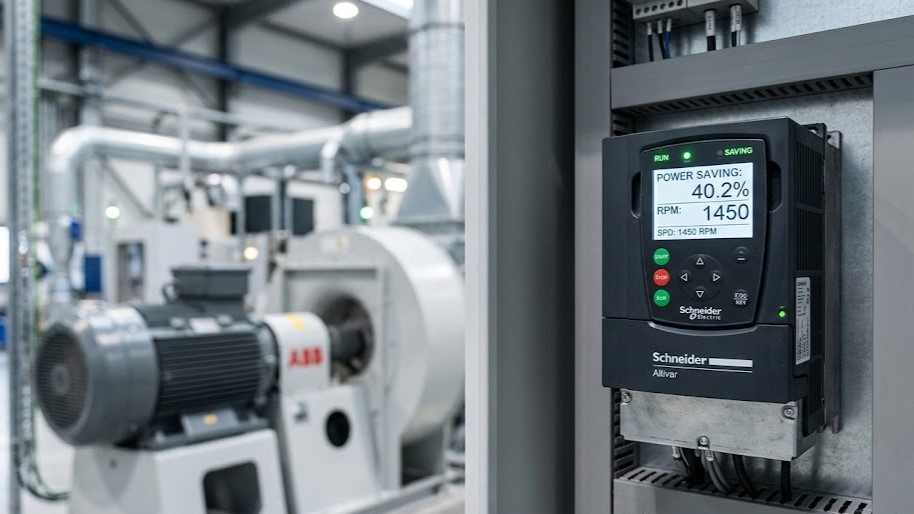

Как частотные преобразователи сокращают расходы на электроэнергию
Использование ПЧ (частотно-регулируемого привода) — это самый эффективный способ модернизации. Вместо того чтобы гонять мотор на 100% мощности при работе одного малого станка, система подстраивается под реальную потребность.
Преимущества автоматизации мощности:
- Снижение пусковых токов, которые в 5–7 раз превышают номинальные.
- Увеличение ресурса подшипников вентилятора за счет отсутствия резких стартов.
- Автоматическая поддержка давления в магистрали вне зависимости от количества открытых шиберов.
- Прямая экономия бюджета: при снижении оборотов на 20% потребление энергии падает почти вдвое.
Нормы пожарной безопасности в столярном цеху: чек-лист для инженера
Безопасность начинается с жесткого контроля за регламентом обслуживания и техническим состоянием систем очистки. Очистка воздуха от древесной пыли должна быть непрерывной в течение всей смены, а любое отклонение от параметров — фиксироваться контроллером.
Основные требования к безопасности:
- Наличие автоматической системы пожаротушения в бункерах и циклонах.
- Ежедневная проверка герметичности фланцевых соединений воздуховодов.
- Контроль заземления всех элементов системы для снятия статического электричества.
- Установка датчиков минимальной скорости потока (обычно не ниже 20 м/с) для исключения оседания пыли в трубах.
- Регулярная очистка фильтровальных рукавов с использованием импульсной продувки сжатым воздухом.
Резюме: автоматизация аспирации как окупаемая инвестиция
Подводя итог, подчеркну главное. Внедрение автоматизированной аспирации — это не «прихоть автоматизаторов», а прямой способ убрать три главные проблемы деревообрабатывающего цеха. Первое — взрывопожароопасность: датчики искры и быстродействующие клапаны гасят очаг за доли секунды. Второе — дикий шум: частотные преобразователи и звукопоглощение доводят уровень до санитарных норм без глухих коробов. Третье — бешеные счета за электричество: ПЧ снижают обороты вентилятора при неполной загрузке станков и экономят до 40% энергии. Вопрос «делать или не делать» давно не стоит. Стоит вопрос «как сделать, чтобы система не просто работала, а реально защищала людей и оборудование». И ответ на него — в правильном подборе датчиков, логики управления и, конечно, соблюдении элементарных норм: заземления, герметичности, контроля скорости потока.
Материал носит информационный характер и не является проектной документацией. Конкретные решения по автоматизации аспирации должны приниматься с учётом реальной планировки цеха и действующих норм пожарной безопасности.
