В промышленности и коммунальном хозяйстве оборудование работает в условиях, которые постепенно снижают его эффективность. Теплообменник — один из тех узлов, где процесс ухудшения незаметен, пока не становится критическим. Тонкий слой накипи, продукты коррозии, биоплёнки — всё это оседает на пластинах, сужает каналы и заставляет источник тепла работать с перегрузкой. И если вовремя не обратить внимание на признаки загрязнения, то в самый холодный месяц система может просто не выдать нужную температуру.
Ниже — материал о причинах снижения эффективности теплообменников, методах диагностики и очистки. Редакция не несёт ответственности за содержание статьи. Информация носит общий справочный характер и не заменяет профессиональной диагностики оборудования. Все решения о промывке, ремонте или замене теплообменника должны приниматься на основе фактических показателей и с участием квалифицированных специалистов.
Знакомьтесь, эффективность теплообменника
В январе на улице минус двадцать, а горячая вода еле дотягивает до 48 °C. Источник работает на пределе, клапан автоматики открыт почти полностью, но нужной температуры нет. Причина, по данным компании ВОГЕЗ, часто не в мощности котла, а в загрязнении теплообменника. Даже тонкий слой отложений ухудшает теплопередачу, снижает производительность и увеличивает расход топлива.
Как отложения снижают теплопередачу
Теплопроводность нержавеющей стали значительно выше, чем у карбонатной накипи. Поэтому налёт на пластине создаёт дополнительное термическое сопротивление и мешает передаче тепла между контурами.
Слой накипи толщиной около 1 мм может снизить теплопередачу на 10–15%. В пластинчатых аппаратах эффект заметнее, поскольку зазор между пластинами составляет всего 2–4 мм. Отложения не только изолируют поверхность, но и сужают каналы, из-за чего уменьшается расход и растёт перепад давления.
У сильно загрязнённого аппарата потери эффективности могут достигать 30–40%. Процесс развивается постепенно, поэтому проблему часто замечают только с наступлением сильных морозов.
Что откладывается на пластинах
Соли жёсткости и накипь
Накипь состоит преимущественно из солей кальция и магния, содержащихся в водопроводной воде. При нагреве они кристаллизуются и оседают на горячей поверхности.
Контур ГВС загрязняется быстрее отопительного, поскольку в него постоянно поступает новая вода. При температуре выше 60 °C образование отложений ускоряется. Чем выше жёсткость воды, тем чаще требуется промывка.
Продукты коррозии и шлам
Ржавчина, окалина и мелкий шлам попадают в аппарат из старых труб, котлов и арматуры. Они оседают в узких каналах и постепенно уменьшают проходное сечение.
Такие отложения рыхлее накипи, но способны быстро ухудшить циркуляцию. Фильтры и грязевики задерживают только часть загрязнений.
Биоплёнки и органика
В открытых системах и контурах с длительными остановками могут образовываться биоплёнки. Особенно активно они развиваются при температуре 25–45 °C. Слизистый налёт ухудшает теплопередачу и повышает гидравлическое сопротивление.
Признаки загрязнения
Признаки загрязнения теплообменника делят на тепловые, гидравлические и косвенные.
К тепловым относятся недогрев воды на выходе, невозможность достичь заданной температуры при полной нагрузке, уменьшение разницы температур и постоянная работа клапана в почти полностью открытом положении.
Гидравлические признаки — увеличение перепада давления, снижение расхода, нестабильные показания манометров, усиление шума и вибрации насоса.
Дополнительно на загрязнение указывают мутный теплоноситель, ржавый осадок в фильтре, рост расхода топлива и ухудшение работы автоматики.
Один признак ещё не подтверждает загрязнение. Однако сочетание недогрева, падения расхода и роста перепада давления обычно говорит о заметной потере мощности.
Чем опасно отсутствие промывки
При снижении теплопередачи источник тепла вынужден работать дольше и с большей нагрузкой. Это приводит к перерасходу газа, электроэнергии или другого топлива.
Под слоем отложений поверхность пластин перегревается, что ускоряет локальную коррозию. Повышается риск появления трещин, уплотнения быстрее теряют эластичность, а насос и автоматика работают на пределе.
Внеплановая остановка зимой обычно обходится дороже профилактической очистки. В запущенных случаях может потребоваться замена прокладок, пластин или всего пакета.

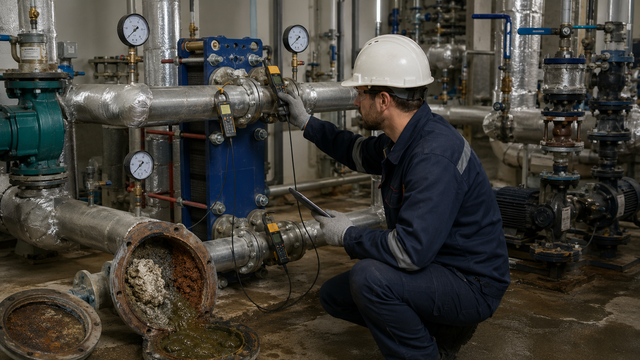

Диагностика перед промывкой
Решение о промывке принимают по фактическим показателям и их отклонению от паспортных значений.
Сначала измеряют температуры на четырёх патрубках и рассчитывают разницу температур по обоим контурам. Затем проверяют перепад давления до и после аппарата. Рост сопротивления на 30–50% при одинаковом расходе указывает на загрязнение каналов.
Также оценивают фактический расход и тепловую мощность. Отклонение от паспортных значений более чем на 15–20% является основанием для очистки.
Осмотр фильтра и грязевика помогает определить характер загрязнений. Белый твёрдый налёт указывает на соли жёсткости, рыжий осадок — на продукты коррозии, слизь — на биологические отложения.
При этом недогрев не всегда связан с загрязнением. Перед промывкой необходимо проверить настройки автоматики, производительность насоса, положение клапанов и отсутствие протечек между контурами.
Безразборная промывка теплообменника
Циркуляционная промывка, или CIP, выполняется без демонтажа аппарата. К патрубкам подключают насосную станцию и прокачивают реагент по замкнутому контуру в течение 1–3 часов.
Раствор нагревают до 50–60 °C, а направление потока периодически меняют, чтобы очистить все каналы. Процесс контролируют по уровню pH и состоянию раствора.
Для удаления накипи применяют лимонную, сульфаминовую, адипиновую или ингибированную ортофосфорную кислоту. В составе должен быть ингибитор коррозии, защищающий металл.
Соляную кислоту использовать нельзя: хлориды вызывают точечную коррозию нержавеющей стали. Нагревать раствор выше 70 °C также не рекомендуется, поскольку высокая температура повреждает прокладки.
После очистки реагент нейтрализуют, систему промывают водой и повторно проверяют показатели температуры и давления.
Безразборная промывка подходит при умеренном загрязнении и позволяет сократить простой до нескольких часов.
Разборная очистка
При сильном загрязнении теплообменник разбирают. Пластины замачивают в растворе и очищают мягкими нейлоновыми щётками.
Металлические щётки и абразивы применять нельзя: они оставляют царапины и повреждают поверхность стали. При сборке также проверяют состояние прокладок и при необходимости заменяют их.
Разборная очистка занимает больше времени, но позволяет удалить плотную накипь и механические загрязнения, с которыми безразборная промывка не справляется.
Периодичность и профилактика
Периодичность промывки зависит от жёсткости воды и режима эксплуатации. Открытые системы и ЦТП могут требовать обслуживания раз в полгода, контуры ГВС — раз в год, закрытые отопительные системы с подготовленной водой — раз в 1,5–3 года.
При жёсткой воде без водоподготовки промывка может понадобиться несколько раз в год. Ориентироваться следует не только на график, но и на рост перепада давления и снижение температуры.
Замедлить образование отложений помогают умягчение воды, установка фильтров и грязевиков, регулярная очистка фильтрующих элементов и ограничение температуры ГВС примерно до 60 °C.
Показатели перепада давления и температуры желательно фиксировать сразу после монтажа или промывки, а затем записывать ежемесячно. Если температура на выходе снижается, расход падает, а сопротивление растёт, необходимо провести диагностику. При отклонении более чем на 15–20% промывку лучше не откладывать: профилактика обойдётся дешевле аварийного ремонта.
Чистота пластин — условие стабильной работы системы
На производстве мы привыкли следить за давлением, температурой, расходом. Но часто забываем, что любое отклонение этих параметров от нормы — это симптом, а не диагноз. Теплообменник — один из первых узлов, где накапливаются последствия плохой водоподготовки. Накипь, шлам, биоплёнка — всё это снижает эффективность незаметно, пока в один момент система не перестаёт выдавать нужные параметры.
Автор последовательно разбирает признаки загрязнения, методы диагностики и варианты очистки. Особенно важно, что решение о промывке должно приниматься не по календарю, а по фактическим показателям — перепаду давления, разнице температур, расходу. Без этого можно либо промывать слишком часто (и тратить деньги), либо пропустить момент, когда загрязнение стало критическим.
И последнее: любая диагностика и вмешательство в работу теплообменника должны выполняться квалифицированными специалистами. Информация в интернете — это ориентир, а не инструкция к действию. Прежде чем принимать решение о промывке, стоит проверить все возможные причины недогрева: настройки автоматики, состояние насоса, работу клапанов. И только после этого — привлекать сервисную службу. Потому что профилактика, проведённая по правильным показателям, обходится дешевле, чем аварийный ремонт в разгар отопительного сезона.
