Как грамотно выбрать разборный пластинчатый теплообменник для нефтеперерабатывающего предприятия?
Сегодня поговорим на такую тему, как разборный пластинчатый теплообменник для нужд нефтеперерабатывающего предприятия, изучим его особенности и критерии выбора.
Раскрыть тему в своем письме на адрес нашей редакции вызвался Дмитрий Толстоногов. Вот, что он сообщает по итогам своего исследования (текст, орфография, пунктуация и ссылки сохранены, мнение автора может не совпадать с мнением сайта — представленную информацию не следует воспринимать в качестве нашей рекомендации или руководства к действию).
Знакомьтесь, разборный пластинчатый теплообменник
Тепловая энергия составляет до 40% от всех энергозатрат на нефтеперерабатывающих и нефтехимических предприятиях. В условиях постоянно растущих требований к энергоэффективности и экологичности, выбор теплообменного оборудования, по данным одного из многочисленных предприятий-поставщиков, согласившегося ответить на мой запрос по данной теме, становится не просто задачей оптимизации, а вопросом экономической конкурентоспособности вашего предприятия.
Разборные пластинчатые теплообменники (ПТО) сегодня — это стандарт де-факто в нефтехимии. Но что именно скрывается за этим выбором? И как убедиться, что вы выбираете оптимальное решение для вашего производства?
Что такое разборный пластинчатый теплообменник?
Разборный ПТО — это устройство, состоящее из пакета гофрированных металлических пластин с портами для прохода двух сред, участвующих в процессе теплообмена. Пластины сжимаются между неподвижной и прижимной плитами.
Основные компоненты:
- Верхняя и нижняя направляющие балки.
- Две прижимные плиты (стационарная и подвижная).
- Комплект гофрированных металлических пластин.
- Эластомерные уплотнения по периметру каждой пластины.
Принцип работы прост: два потока жидкости движутся в противотоке по чередующимся каналам, образованным пластинами. Особая гофрированная поверхность создает высокую турбулентность потока, что многократно увеличивает интенсивность теплопередачи по сравнению с устаревшими кожухотрубными аналогами.
Преимущества для нефтехимии:
- Высокая эффективность: Коэффициент теплопередачи в 3-4 раза выше, чем у трубчатых теплообменников.
- Компактность: Занимают на 85% меньше пространства при той же производительности.
- Гибкость: Мощность легко наращивается добавлением пластин.
- Простота обслуживания: Разборная конструкция обеспечивает легкий доступ для очистки и замены компонентов, что критически важно при работе с загрязняющими средами.
Ключевые параметры для выбора ПТО
Выбор теплообменника — это инженерная задача, требующая точного расчета. Вот основные параметры, которые необходимо учесть.
1. Расчет требуемой тепловой мощности (Q)
Первый шаг — определить, какое количество тепла необходимо передать. Это рассчитывается по формуле: Q = ṁ × Cp × ΔT
- ṁ — массовый расход жидкости (кг/с)
- Cp — удельная теплоемкость (кДж/кг·°C)
- ΔT — разность температур на входе и выходе (°C)
Практический пример:
- Задача: Охладить 100 м³/ч рафината нефти с 240°C до 160°C.
- Расчет:
- Массовый расход (ṁ) ≈ 24.7 кг/с
- Теплоемкость (Cp) для масла ≈ 2.0 кДж/кг·°C
- Разность температур (ΔT) = 240 — 160 = 80°C
- Q = 24.7 × 2.0 × 80 = 3,952 кВт ≈ 4 МВт
Это означает, что вам нужен теплообменник, способный передать не менее 4 МВт тепла.
2. Температурные параметры и давление
Необходимо точно знать температуры на входе и выходе для обоих контуров, а также рабочее давление. Нефтехимические процессы часто протекают при давлении до 150 бар и температурах до 600°C, что требует применения сварных, а не стандартных разборных ПТО.
3. Гидравлическое сопротивление (ΔP)
Падение давления в теплообменнике напрямую влияет на энергопотребление насосного оборудования. Важно убедиться, что гидравлическое сопротивление не превышает допустимых значений для вашей системы (обычно до 0.5 бар).
4. Выбор материалов пластин и уплотнений
Выбор материала — критическое решение, определяющее срок службы оборудования и его устойчивость к агрессивным средам.
Материалы пластин:
- Нержавеющая сталь (316L): Универсальный и наиболее распространенный вариант для стандартных процессов.
- Хромомолибденовые стали (5Cr-0.5Mo): Применяются для работы с сырой нефтью, содержащей сероводород (H₂S), и в процессах гидроочистки. Обладают высокой жаропрочностью и стойкостью к коррозии.
- Титан: Премиум-выбор для экстремально агрессивных сред, например, с высоким содержанием хлоридов или для работы с морской водой.
Материалы уплотнений:
- EPDM: Стандарт для температур до 200°C.
- VITON (FKM): Для более высоких температур (до 250°C) и работы с нефтепродуктами.
- PTFE: Для химически агрессивных сред.
Проблема образования отложений (Fouling)
Образование отложений (кокс, асфальтены, парафины) — главный враг эффективности теплообменника в нефтепереработке. Слой наростов толщиной всего 1 мм может снизить коэффициент теплопередачи на 25-35% и значительно увеличить гидравлическое сопротивление.
Стратегия управления:
- Запас по поверхности: При расчете ПТО необходимо закладывать «коэффициент загрязнения» (fouling factor), увеличивая площадь теплообмена на 15-20%.
- Регулярная очистка: Плановая химическая и механическая очистка в 2 раза дешевле экстренной остановки производства.
- Мониторинг: Отслеживание перепада давления (ΔP) в реальном времени позволяет точно определить момент, когда требуется очистка.
Именно здесь разборные ПТО показывают свое главное преимущество: их можно полностью разобрать, провести механическую очистку каждой пластины и вернуть к 100% эффективности за несколько часов.
Экономический анализ: ПТО против трубчатых теплообменников

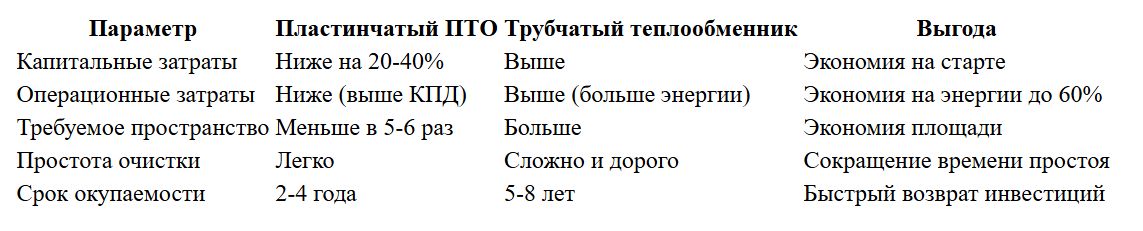

Чтобы оценить выгоду, сравним ключевые показатели.
Вывод: Для типичного нефтехимического предприятия замена устаревшего трубчатого теплообменника на современный пластинчатый окупается за 1.5-2 года только за счет экономии на энергии и обслуживании.
Чек-лист для выбора ПТО
Перед тем как отправить запрос поставщику, проверьте себя по этому списку:
- Определена требуемая тепловая нагрузка (Q в МВт).
- Известны температуры на входе и выходе для обеих сред.
- Определен химический состав рабочих жидкостей.
- Выбраны предварительные материалы пластин и уплотнений.
- Установлены допустимые значения рабочего давления и его потерь.
- Учтен коэффициент запаса на загрязнение (fouling factor).
- Запрошено технико-коммерческое предложение у надежного поставщика.
- Уточнены условия гарантии, сроки поставки и наличие сервисной поддержки.
Заключительные мысли
Правильный выбор разборного пластинчатого теплообменника — это стратегическая инвестиция в энергоэффективность, надежность и конкурентоспособность вашего предприятия. Этот процесс требует глубокого понимания технологических процессов и тщательного инженерного расчета.
