Как выбрать шнековый конвейер под конкретный сыпучий материал

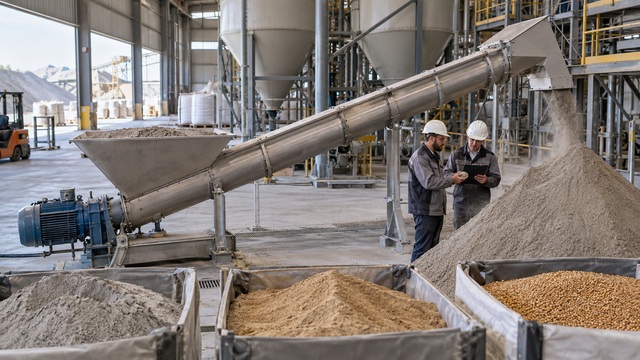

В полимерном производстве и нефтехимии транспортировка сыпучих материалов — гранулята, порошковых добавок, наполнителей, стабилизаторов, катализаторов — не менее важна, чем сам технологический процесс. Сырьё, не доставленное в нужную точку в нужный момент и в нужном состоянии, останавливает линию так же надёжно, как отказ реактора. Поэтому винтовые конвейеры остаются востребованным оборудованием на участках загрузки, дозирования и перемещения между узлами, несмотря на появление альтернативных решений.
Информация о подборе такого оборудования, доступная в интернете — включая обзоры, каталоги производителей и статьи на отраслевых порталах, — как правило, носит общий справочный характер. Реальные параметры зависят от конкретного продукта, режима работы и компоновки линии, а условия поставки и цены меняются. Опираться только на такие публикации при выборе техники не стоит: они полезны как ориентир, но не заменяют расчёт и консультацию с производителем.
Ниже рассматриваются базовые принципы подбора шнекового конвейера: типы конструкций, свойства материала, влияющие на параметры, расчёт производительности, диаметра и мощности привода, а также типичные ошибки. Материал носит ознакомительный характер.
Как выбрать шнековый конвейер под конкретный сыпучий материал
Шнековый конвейер, который стабильно работает с зерном, не обязательно подойдёт для цемента, песка или мелкодисперсного порошка. По данным «БПСА ТСМ» свойства продукта влияют на диаметр и шаг винта, частоту вращения, мощность привода, материал рабочих элементов и конструкцию корпуса. При подборе оборудования для конкретной технологической линии можно рассматривать решения от различных поставщиков и выбирать исполнение с учетом характеристик транспортируемого материала.
Поэтому шнековый конвейер для сыпучих материалов нельзя выбирать только по заявленной производительности и длине трассы. Сначала определяют свойства продукта, требуемый объем подачи и условия эксплуатации, а уже после этого рассчитывают основные параметры оборудования.
Какие бывают шнековые конвейеры
Шнековый транспортер, или винтовой конвейер, перемещает материал за счет вращения винта внутри закрытого корпуса или желоба. Конструкция оборудования зависит от продукта, направления транспортировки, производительности и требований технологического процесса.
Желобчатый шнек имеет корпус в форме желоба, как правило, со съемными секциями или крышками. Такое исполнение удобно там, где важен доступ к внутренней части оборудования для осмотра, очистки и обслуживания.
Трубчатый шнековый конвейер имеет закрытый корпус и применяется для транспортировки цемента, минеральных порошков и других сыпучих продуктов. Закрытая конструкция позволяет уменьшить распространение пыли и защитить материал от внешнего воздействия.
Вертикальный шнек предназначен для подъема сыпучего материала на высоту. Его работа особенно чувствительна к равномерности подачи и свойствам продукта.
Безосевой шнек отличается отсутствием центрального вала. Такая конструкция может применяться для влажных, склонных к налипанию, волокнистых и неоднородных материалов, для которых традиционное исполнение не всегда удобно.
Гибкие спиральные конвейеры используют преимущественно для сравнительно легких сыпучих продуктов и на линиях, где необходима более свободная конфигурация трассы.
Отдельную группу составляют шнековые питатели и дозаторы. Их основная задача — не просто перемещать продукт, а обеспечивать заданную и достаточно равномерную подачу в смеситель, дозатор или другой элемент технологической линии.
Какие свойства материала необходимо учитывать
Подбор шнекового конвейера начинается с характеристик продукта. Даже оборудование одинакового диаметра может работать по-разному при транспортировке легкого гранулята, цемента и влажного песка.
Насыпная плотность определяет массу материала, которую фактически перемещает винт. Один и тот же объем разных продуктов может существенно отличаться по массе, поэтому производительность необходимо рассматривать как в объемных, так и в массовых единицах.
Сыпучесть влияет на заполнение корпуса и стабильность подачи. Материалы, склонные к слеживанию, сводообразованию или уплотнению, требуют другого подхода, чем свободно текущие гранулы.
Абразивность особенно важна при работе с песком, минеральными материалами, шлаком и другими продуктами, способными интенсивно изнашивать рабочие поверхности. В таких условиях может потребоваться усиленная спираль, увеличенная толщина витка или дополнительная защита наиболее нагруженных зон.
Влажность и склонность к налипанию влияют на полезное сечение корпуса и сопротивление движению. Если продукт постепенно накапливается на винте и стенках, производительность снижается, а нагрузка на привод возрастает.
Размер и форма частиц необходимо учитывать при выборе диаметра винта и рабочих зазоров. Особенно важно знать не только среднюю, но и максимальную фракцию.
Для горячих, химически активных, пищевых или сильно пылящих продуктов дополнительно учитывают температуру, требования к материалам конструкции, уплотнениям, герметичности и условиям очистки оборудования.
От чего зависит производительность шнекового конвейера
Производительность определяется не одним параметром. На нее одновременно влияют диаметр винта, шаг спирали, частота вращения, коэффициент заполнения, свойства продукта и положение конвейера.
Для предварительного подбора учитывают:
- диаметр шнека;
- шаг винтовой поверхности;
- частоту вращения;
- насыпную плотность материала;
- допустимое заполнение корпуса;
- длину транспортирования;
- угол установки;
- свойства перемещаемого продукта.
Увеличение частоты вращения действительно может повысить подачу, но использовать этот способ без ограничений нельзя. Высокая скорость способна увеличить износ рабочих поверхностей, пылеобразование, измельчение продукта и нагрузку на узлы оборудования.
Поэтому в ряде случаев рациональнее увеличить диаметр винта и сохранить умеренную частоту вращения. Окончательные параметры следует определять расчетом для конкретного материала и режима эксплуатации.
Как подобрать диаметр шнека
Диаметр винта выбирают прежде всего по необходимой производительности, свойствам продукта и его максимальной фракции. Чем больший объем требуется перемещать за единицу времени, тем, как правило, больше необходимое рабочее сечение оборудования.
При этом нельзя подбирать диаметр только по присоединительному патрубку или средней крупности продукта. Если в материале периодически встречаются более крупные частицы, необходимо проверить, смогут ли они свободно проходить между винтом и корпусом.
Для мелкодисперсных порошков размер отдельных частиц обычно не является определяющим параметром, однако становятся важнее сыпучесть, склонность к уплотнению и пылеобразованию.
Для песка, гранулята и неоднородных материалов необходимо учитывать максимальный размер включений и возможное изменение характеристик продукта в процессе эксплуатации.
Как влияют длина трассы и угол наклона
С увеличением длины конвейера возрастают сопротивление движению материала, нагрузка на привод и требования к конструкции вала. В длинных системах могут применяться промежуточные опоры или секционная конструкция.
Количество опор, расстояние между ними и общую схему конвейера определяют расчетом. При этом нужно учитывать, что промежуточные элементы сами влияют на движение продукта и требуют периодического обслуживания.
Большое значение имеет и угол установки. Производительность наклонного шнека обычно ниже, чем у аналогичного оборудования при горизонтальном транспортировании. Чем больше угол подъема, тем существеннее может быть это снижение.
Для наклонных трасс подбирают соответствующий шаг винта, частоту вращения и запас мощности привода. Если материал необходимо поднимать практически вертикально или на значительную высоту, стоит сравнить шнек с альтернативными решениями, например ковшовым элеватором.
Как подобрать мощность привода
Мощность электродвигателя зависит не только от объема перемещаемого материала. На нагрузку влияют масса продукта, длина и угол трассы, коэффициент трения, заполнение корпуса, конструкция винта и условия запуска.
Например, влажный или слежавшийся материал может создавать существенно большее сопротивление, чем свободно текущий сухой продукт. Поэтому один и тот же мотор-редуктор нельзя автоматически использовать для разных материалов только потому, что требуемая производительность одинакова.
При проектировании необходимо учитывать и режим запуска. Если технологическая схема допускает остановку загруженного конвейера, привод должен быть рассчитан на соответствующие пусковые нагрузки либо необходимо предусмотреть другой безопасный алгоритм освобождения оборудования.
Запас мощности выбирают расчетом. Слишком маленький резерв увеличивает риск перегрузки, а чрезмерно завышенный привод увеличивает стоимость оборудования и энергопотребление без практической необходимости.
Шнековый конвейер для цемента
При транспортировке цемента одним из основных требований становится ограничение пылеобразования. Поэтому для такой задачи часто применяют трубчатые закрытые конвейеры.
Особое внимание следует уделять соединениям, загрузочным и разгрузочным патрубкам, уплотнениям и подшипниковым узлам. Мелкодисперсная пыль способна проникать через негерметичные участки и ускорять износ оборудования.
Необходимо учитывать и поведение самого цемента. При неправильных условиях хранения или попадании влаги он способен слеживаться, что влияет на равномерность подачи и нагрузку на привод.
Частоту вращения подбирают таким образом, чтобы обеспечить требуемую производительность без неоправданного увеличения пыления и механической нагрузки на оборудование.
Как подобрать шнек для песка
При транспортировке песка одним из ключевых факторов становится абразивный износ. Его интенсивность зависит от состава и фракции продукта, скорости движения, конструкции оборудования и режима работы.
Для тяжелых условий эксплуатации могут применяться усиленные витки, увеличенная толщина рабочей поверхности, износостойкие материалы или дополнительная защита наиболее нагруженных элементов.
Необходимо учитывать и влажность песка. Влажный продукт хуже пересыпается, способен налипать на поверхности и создавать дополнительное сопротивление движению. Поэтому для такой задачи важно предусмотреть возможность осмотра и очистки конвейера, а также правильно подобрать скорость вращения и мощность привода.
Шнек для порошковых материалов
Мелкодисперсные продукты могут не только пылить, но и уплотняться, слеживаться или образовывать устойчивые своды в загрузочной зоне. Поэтому характеристики конкретного порошка необходимо выяснять до выбора оборудования.
Для таких материалов могут применяться специальные исполнения винта, дополнительные устройства для улучшения подачи и закрытые корпуса, ограничивающие распространение пыли.
Если оборудование используется в пищевой, фармацевтической или другой отрасли с повышенными требованиями к чистоте, отдельно определяют материал деталей, контактирующих с продуктом, качество поверхности, конструкцию соединений и возможность санитарной обработки.
Нержавеющая сталь требуется не во всех случаях, поэтому материал корпуса и винта необходимо выбирать исходя из технологических и санитарных требований конкретного производства.
Какие данные подготовить перед подбором
Чтобы поставщик мог подобрать шнековый конвейер под конкретную задачу, одного названия продукта недостаточно. Чем подробнее исходные данные, тем точнее можно определить конструкцию и рабочие параметры оборудования.
Перед расчетом желательно подготовить:
- наименование транспортируемого материала;
- насыпную плотность;
- минимальную и максимальную фракцию;
- влажность;
- температуру продукта;
- сведения об абразивности и склонности к налипанию;
- требуемую производительность;
- режим работы оборудования;
- длину трассы;
- угол подъема;
- расположение точек загрузки и выгрузки;
- требования к герметичности и пылезащите;
- требования к материалу корпуса и рабочих элементов;
- условия окружающей среды.
По этим данным можно определить тип конвейера, рабочий диаметр, конструкцию винта, частоту вращения, мощность привода и необходимое исполнение корпуса.
Частые ошибки при выборе шнекового конвейера
Одна из распространенных ошибок — выбирать оборудование только по номинальной производительности. Если не учитывать угол установки, свойства материала и условия загрузки, фактическая подача после монтажа может отличаться от ожидаемой.
Вторая ошибка — подбирать диаметр по размеру присоединительного патрубка без учета максимальной фракции продукта и необходимого рабочего сечения.
Третья — не учитывать абразивность. При интенсивной эксплуатации неподходящее исполнение винта и корпуса может привести к ускоренному износу рабочих поверхностей.
Еще одна проблема — перенос параметров конвейера с одного материала на другой. Даже при одинаковой требуемой производительности цемент, песок, зерно и легкий гранулят создают разную нагрузку на оборудование.
Правильный подбор шнекового конвейера начинается не с диаметра трубы или мощности двигателя, а с характеристик перемещаемого продукта. Чем точнее известны его плотность, фракция, влажность, сыпучесть, абразивность и условия транспортирования, тем точнее можно рассчитать оборудование.
В результате конвейер должен не просто обеспечивать требуемую производительность, а стабильно работать в заданном режиме, не создавать избыточную нагрузку на привод и оставаться удобным для обслуживания в течение всего срока эксплуатации.
Транспорт сыпучих как часть технологической цепи: что определяет выбор
В полимерном производстве и нефтехимии шнековый конвейер редко существует сам по себе. Он встроен в цепочку между узлами: приёмкой сырья, дозированием, смешением, грануляцией, фасовкой. От того, насколько точно параметры конвейера соответствуют свойствам конкретного продукта — гранулята, порошка, наполнителя, — зависит стабильность всей линии, а не только работа одного участка. Это инженерная задача, а не подбор по каталогу.
Публикации в интернете о подборе оборудования, включая обзоры и статьи на профильных сайтах, обычно описывают общие принципы. Данные о конкретных моделях, ценах, сроках поставки и наличии на складе меняются и требуют уточнения у производителя. Расчёты же всегда выполняются под конкретный материал, режим и компоновку — универсальных решений в этой области не существует.
Из материала выше видно, что ключевые параметры — производительность, диаметр, частота вращения, мощность привода — определяются не по одному показателю, а по совокупности. Насыпная плотность, абразивность, влажность, склонность к налипанию, максимальная фракция, длина трассы и угол наклона действуют одновременно. Упрощение задачи до двух-трёх переменных почти всегда приводит к ошибке на этапе эксплуатации.
Отдельного внимания требует вопрос материалов. Нержавеющая сталь, износостойкие покрытия, усиленные витки — это не «опции», а решения под конкретные условия. Для песка и минеральных продуктов критична абразивность, для цемента — герметичность, для пищевых и фармацевтических продуктов — санитарные требования. Выбор материала корпуса и рабочего органа влияет и на ресурс, и на стоимость владения.
Наконец, стоит учитывать, что любое оборудование требует обслуживания: осмотра, очистки, контроля износа. Возможность доступа к внутренним узлам, разборки и замены изнашиваемых элементов закладывается на этапе проектирования. Если этот фактор проигнорирован, даже правильно рассчитанный конвейер со временем становится источником простоев. Справочная информация помогает сориентироваться, но окончательное решение принимается по результатам расчёта и с учётом условий конкретного производства.
